聚醚醚酮加工参数误区科普，盲目拉高主轴转速追求快加工，热量堆积让PEEK板软化粘刀，反而降低良率拖慢交付

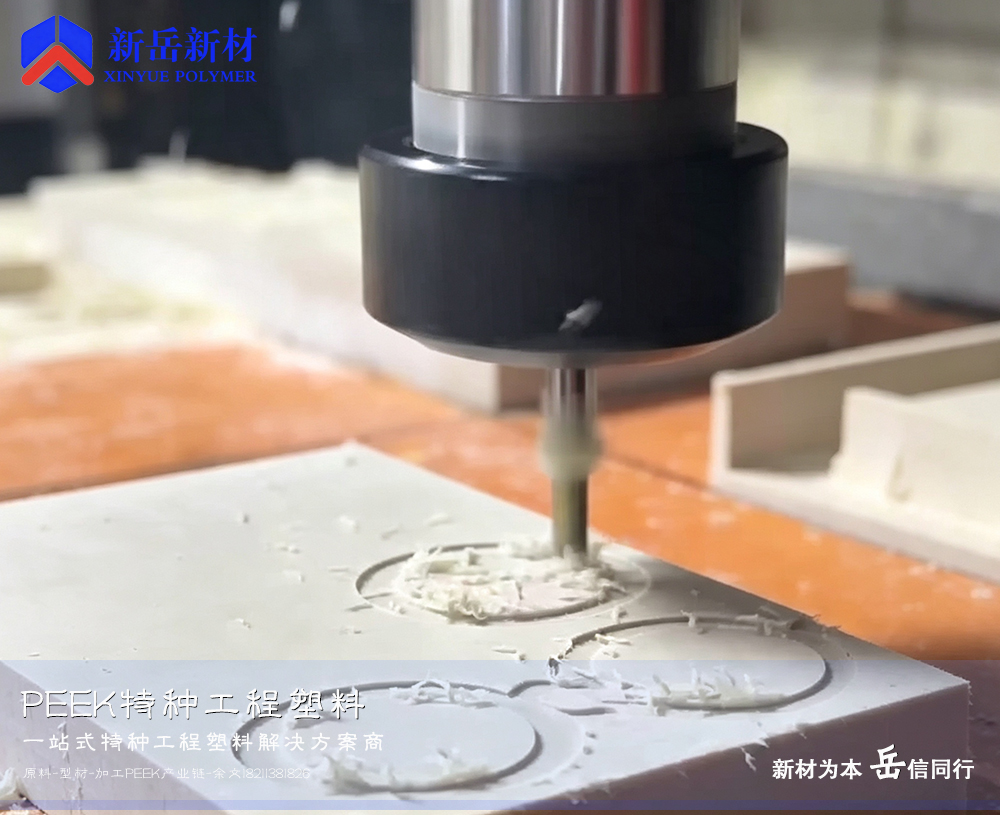

在 PEEK 精密加工车间，经常会听到一种说法：想要加工速度快、表面光洁度高，就要把主轴转速往高了调。很多操机人员沿用金属切削的经验，默认转速越高，走刀越快、生产效率越高，拿到 PEEK 板、PEEK 板材、PEEK 棒材之后，直接设置高转速、高进给参数上机加工。但加工过程中很容易发现异常：刀具排屑不畅，料屑粘在刀刃和排屑槽内，零件表面出现糊斑、拉丝、不规则划痕，薄壁件还会因为局部受热软化，加工完成后发生回弹变形，尺寸超差，反而造成大量 PEEK 型材报废，整体效率不升反降。惠州市新岳新材料科技有限公司长期输出 PEEK 板、PEEK 棒材，对接大量专注聚醚醚酮加工的精密加工厂，见过很多因转速设置不合理引发的批量不良，今天我们就把 PEEK 聚醚醚酮切削热、转速、粘刀之间的逻辑讲清楚，建立一套适配 PEEK 材料特性的切削参数思路。

首先要明白 PEEK 聚醚醚酮本身的热学短板，这是它和金属加工最核心的区别。金属导热性能优秀，切削产生的热量可以快速被工件、切屑带走，提升转速之后，热量不容易在刀尖聚集；而 PEEK 属于低导热高分子材料，导热能力弱，切削区域产生的摩擦热很难向工件内部传导，绝大部分热量集中在刀具和材料接触的狭小区域。PEEK 的玻璃化转变温度大约 143℃，当切削区域温度超过这个阈值，PEEK 板材的无定形区域开始软化，温度继续升高，表层材料会发生熔融，熔融状态的 PEEK 粘性极强，很容易粘附在刀具刃口、排屑槽，也就是行业常说的粘刀。一旦发生粘刀，刀刃不再是锋利剪切，而是持续挤压、刮擦工件，表面粗糙度急剧恶化，同时粘在刀上的 PEEK 不断被反复加热，碳化发黑，持续划伤后续加工面。

很多人会疑惑，为什么同样一套转速，有的 PEEK 板加工顺畅，有的一加工就粘刀？核心原因在于牌号差异。纯料 PEEK 板材韧性好，熔融粘性更高，对切削热更敏感，转速容错区间相对更窄；玻纤改性 PEEK 棒材因为玻纤具备一定的导热能力，同时填料提升材料耐热，同等转速下粘刀风险略低；碳纤填充 PEEK 虽然导热优于纯料，但是碳纤维硬度高，高速摩擦会持续放大摩擦热，同时加速刀具磨损，刃口钝化之后摩擦进一步加剧，形成 “转速高→发热大→刃口磨损→更易粘刀” 的恶性循环。这也是聚醚醚酮加工不能一套转速通吃所有牌号的关键原因，很多加工厂忽略牌号差异，直接套用同一个参数，反复踩坑。

转速、进给、切深三者是联动的整体，单独讨论转速高低没有意义。很多时候不是转速绝对太高，而是只拉高转速，进给没有同步匹配，每齿进给过小，刀具在同一个位置反复摩擦挤压材料，摩擦时间拉长，热量持续累积。合理的加工逻辑，不是无限拉高转速，而是在合适的线速度范围内，搭配合理的每齿进给，实现干净的剪切分离，让切屑快速脱离切削区域，依靠切屑带走大部分热量。如果单纯追求高转速，进给跟不上，相当于刀具在打磨 PEEK 板材，摩擦生热远大于剪切做功，粘刀概率大幅上升。反之，进给过大、切深太深，切削阻力暴涨，材料容易撕裂、崩边，同样会带来品质缺陷。

冷却方式，是控制切削热、预防粘刀不可或缺的一环，需要和转速参数配套使用。PEEK 聚醚醚酮加工冷却优先推荐压缩空气风冷，持续对准刀尖位置吹扫，一方面吹走高温切屑，避免碎屑反复摩擦工件，另一方面带走刀尖区域的热量，抑制局部温度超标。医疗级 PEEK 板材不建议使用乳化冷却液，防止冷却液渗入材料内部，影响生物相容性；普通工业 PEEK 零件，如果加工热量很难控制，可以采用微量润滑 MQL，不建议大水喷淋骤冷。PEEK 板材受热之后快速遇冷，表层和芯部收缩不一致，会新增大量残余应力，后续零件静置变形，这个风险在薄壁、长条形精密治具上尤为突出。惠州市新岳新材料科技有限公司在给客户交付 PEEK 板、PEEK 棒材时，会同步提供对应牌号的参考切削区间、冷却建议，区分纯料、玻纤、碳纤改性牌号，方便聚醚醚酮加工工程师快速搭建基础工艺，减少试错成本。

刀具状态，也会放大高转速带来的粘刀问题。锋利的刃口可以实现快速剪切，减少挤压摩擦；刃口钝化、崩口、抛光不到位的刀具，哪怕转速不算很高，也很容易出现粘刀。加工 PEEK 优先选用高光钨钢铣刀，刃口做钝化抛光处理，排屑槽抛光光滑，降低熔融 PEEK 挂槽粘附的概率；加工碳纤、玻纤填充 PEEK 棒材，硬质填料磨损快，条件允许优先选用 PCD 刀具，维持刃口锋利度，延长刀具寿命。很多加工厂只关注转速参数，忽略刀具定期检测，刀刃磨钝之后继续高速加工，粘刀、糊料问题会集中爆发。

粗加工和精加工，转速策略也要分开设计。粗加工以快速去除余量为主，切削负荷大，切深更大，发热风险更高，转速不宜过高，重点保证排屑通畅，避免热量堆积；精加工切削余量小，切削负荷低，可以适度提升转速，搭配小切深、合理进给，配合风冷，获取光滑的加工表面。精加工余量不能一次性切太厚，分层轻切削，是控制切削热、稳定尺寸的有效手段。另外，薄壁 PEEK 零件散热条件差，本身结构容易受热变形，相比厚板，转速设置要更保守，优先低转速、轻快刀，减少局部热负荷。

这里还要纠正一个常见误区：不是转速越低就一定越好。转速过低，剪切效率变差，刀具和材料接触时间变长，同样会发热，而且容易出现毛刺、撕裂，表面质量变差。PEEK 聚醚醚酮加工追求的是一个平衡区间，找到该牌号、该刀具对应的合理线速度，而不是两个极端。比如纯料 PEEK 板材精加工，在合理区间内适度提速，配合风冷，表面效果很好；一旦超出区间上限，热失控、粘刀立刻出现。想要稳定量产，建议先做小试，由低到高逐步上调转速，观察切屑状态：切屑连续、颜色正常、无发黑熔融粘连，就是相对理想的状态；一旦切屑发白、粘刀、工件表面出现糊痕，说明热负荷超标，需要下调转速或者优化冷却、进给。

粘刀带来的危害，不只是外观不良。熔融粘附在刀具上的 PEEK 反复受热，会发生局部降解，降解后的碎屑附着在工件表面，很难清理；同时局部高温会改变 PEEK 板材表层结晶状态，表层结晶不均匀，内部新增热应力，零件加工完成后，随着温度回落，应力缓慢释放，出现翘曲、尺寸漂移，前期花费大量时间做的退火去应力，效果大打折扣。对于公差要求 ±0.02mm 以内的半导体治具、医疗配件，这类热诱发的变形，会直接导致零件报废，而 PEEK 板材单价高，加工工时成本昂贵，盲目提速带来的损失远大于节省的加工时间。

在量产管控层面，聚醚醚酮加工车间最好建立分牌号的切削参数表，把 PEEK 板、PEEK 棒材按照纯料、玻纤、碳纤改性分开，记录主轴转速、进给、切深、风冷压力、刀具型号，形成标准化工艺。换料、换刀具、换厚度板材之后，重新试切验证，不要直接沿用旧参数。同时做好设备维护，主轴跳动过大，会造成切削不稳定，局部冲击摩擦加剧，同等转速下更容易发热粘刀，这也是很多设备老旧车间，PEEK 加工良率持续偏低的隐性原因。

总结来说，PEEK 聚醚醚酮精密加工不存在 “转速越高效率越高” 的定律。PEEK 板、PEEK 板材、PEEK 棒材导热差，转速超标带来的摩擦热无法快速散出，局部温度超过临界值，材料熔融粘刀，引发糊料、划痕、应力变形，反而拖累产能、拉高报废率。转速、进给、切深、冷却、刀具是一套相互配合的系统工艺，需要根据 PEEK 牌号、零件结构、加工工序灵活调整。惠州市新岳新材料科技有限公司持续深耕 PEEK 型材挤出，稳定供应品质均匀的 PEEK 板、PEEK 棒材，同时为聚醚醚酮加工客户提供切削参数参考、牌号选型指导，帮助加工厂跳出金属加工的参数思维，按照 PEEK 材料本身热特性设计工艺，在可控的热负荷下，平衡加工效率、表面质量与尺寸稳定性，实现稳定、高效的精密加工。
